Étude de principe d’un funiculaire sur un terrain en pente
Propriétaires / maîtres d’ouvrage / concepteurs

Préparer un projet de funiculaire ou d’ascenseur incliné.

Avec ou sans architecte, quelques informations bien choisies permettent de comprendre le parcours, les usages et les principales interfaces avant d’engager une étude plus détaillée.

Partir du besoinNiveaux à relier, personnes concernées et trajets réellement attendus.

Utiliser les documents disponiblesPhotos, plans même anciens et dimensions approximatives peuvent suffire pour commencer.

Coordonner progressivementLe propriétaire, le concepteur et les entreprises partagent les mêmes hypothèses au bon moment.

Première lecture du projet

Un dossier simple peut déjà faire apparaître les bonnes questions.

Le point de départ n’est pas nécessairement un plan d’architecte. Une vue générale du terrain, des photographies prises depuis le bas et le haut, les niveaux à relier et une description des déplacements quotidiens donnent déjà une base utile.

Lorsque le projet est suivi par un architecte, un maître d’œuvre ou un bureau d’études, ces éléments peuvent être complétés par un plan masse, une coupe, les altimétries et les contraintes des autres lots. F. Labbé peut alors qualifier un principe et indiquer les données qui restent à relever, sans transformer une première esquisse en promesse technique. La page consacrée aux solutions d’accès pour terrain en pente aide ensuite à distinguer les familles d’équipements.

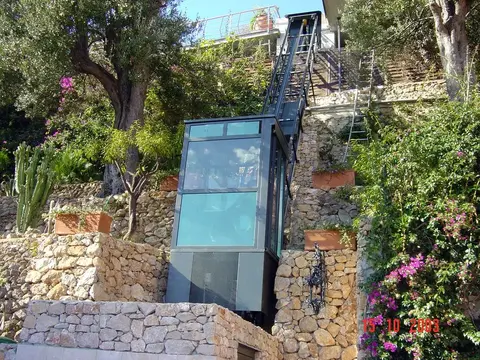

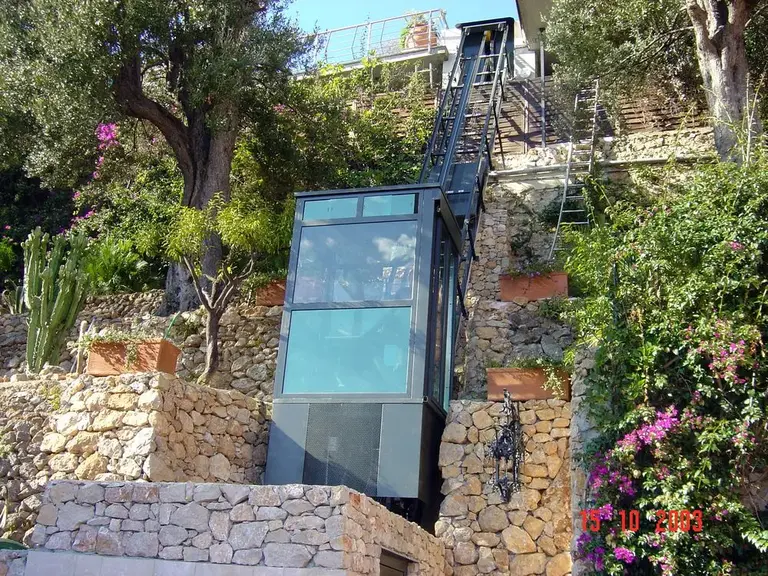

Ascenseur incliné contemporain intégré à une villa méditerranéenne
Visualisation de principe : le tracé, la cabine et les raccords aux terrasses sont définis à partir du projet réel.
Les éléments utiles

Quatre familles d’informations pour préparer le premier échange.

Il n’est pas nécessaire d’attendre un dossier d’exécution. Les documents doivent surtout être compréhensibles, datés et cohérents entre eux.

Le site et ses niveaux

Photos, plan de situation, coupe disponible, altimétries, murs, terrasses et éléments à préserver.

Le parcours attendu

Points de départ et d’arrivée, stations éventuelles, cheminements avant et après le trajet incliné.

Les usages

Personnes concernées, fréquence, bagages ou objets, accessibilité souhaitée et conditions d’exploitation.

Le contexte du chantier

Accès, voisinage, moyens de levage envisageables, autres entreprises, calendrier et niveau d’avancement.

Du besoin au dessin

Transformer les hypothèses en données à coordonner.

La coupe situe la géométrie générale. Les études précisent ensuite la voie, les stations, les emprises, les appuis, les dégagements, les protections et les raccords aux niveaux finis. Le dessin devient ainsi un document commun au propriétaire, au concepteur, à l’atelier et au chantier.

Cette progression est essentielle dans un projet sur mesure. Elle permet de comparer les tracés, d’identifier les travaux associés et de mesurer l’effet d’une modification avant la fabrication.

Étude de principe montrant le relief, le tracé, les stations et la cabine
Étude de principe : lecture du relief, tracé et interfaces avec les stations.
Géométrie de première lecture

Lire la pente sans la confondre avec une étude de faisabilité.

Le calcul utilise la projection horizontale et le dénivelé pour estimer l’angle, le pourcentage de pente et la longueur géométrique du tracé direct. Le simulateur de pente en pleine page fait ensuite apparaître les sujets qui devront être relevés et étudiés sur mesure.

24 m horizontaux8 m25.3 m sur le tracéStation basseStation haute
18°

environ 33 % de pente

Projection horizontale
24 m
Dénivelé
8 m
Longueur géométrique
25.3 m
Schéma non à l’échelle. La faisabilité et les caractéristiques d’une installation nécessitent un relevé et une étude technique.
Géométrie réelleRuptures de pente, courbes et niveaux finis
StationsEmprise, accès, portes et raccords au bâti
StructureAppuis, fondations et interfaces avec le terrain
ExploitationUsagers, environnement, eau et maintenance
Définition progressive

Passer du besoin à une solution fabricable et coordonnée.

Qualifier le principe

Comparer les parcours possibles, les usages et les contraintes majeures du terrain.

Relever et dimensionner

Confirmer la géométrie, les emprises et les données nécessaires à la définition de l’appareil.

Fixer les interfaces

Coordonner stations, structure, niveaux finis, alimentation, eau et accès techniques.

Préparer la fabrication et la pose

Valider les documents, les accès, le phasage, les protections et les conditions d’intervention.

Documentation et références

Vérifier le cadre de l’installation réellement conçue.

Le terme employé pour présenter une solution ne suffit pas à qualifier l’appareil. Son usage, sa technologie, son environnement et son fonctionnement déterminent les textes, procédures et vérifications à examiner avec les interlocuteurs compétents.

Parlons du projet / premier échange

Décrire le terrain avant de choisir la solution.

Quelques éléments simples permettent déjà de comprendre le parcours et de préparer un échange utile.

Pour commencer

  • Photographies prises depuis le bas et le haut
  • Niveaux à relier et usage envisagé
  • Plan, coupe ou relevé disponible
